雷诺护垫的施工方案

       雷诺护垫施工方案的详细介绍如下：

　　一、雷诺护垫介绍：

       1.雷诺护垫是由网孔名义尺寸为6x8或8*10的六角形双绞合机编金属网片，网垫结构.在工程现场用石头填充护垫，形成柔性的、透水的、整体性结构，用于诸如河道衬砌以及防冲刷防护工程中。

　　2. 网丝、边丝、绑扎丝的物理、力学性能指标需满足设计要求。

　　3. 钢丝的镀层组成和镀层量需满足设计要求。

　　二、.填石料准备

　　1. 填充料必须是坚固密实、耐风化的石料，严禁使用风化石。石料质量应符合《水利水电工程天然建筑材料勘察规程》(SDJ17-78)的规定。非裸露部位可以适当用些废砼碎块或耐风化的建筑废料作为填充料。

　　2. 填充石料应采用坚固、耐久、未风化的、粒径级配好的块石或卵石。

　　3.  填充石料的粒径必须符合设计要求，应控制在粒径7.5～15cm之间，可以有5%的变化，但最小粒径不得小于网孔尺寸(6cm左右)，其余依设计要求。

       三、组装雷诺护垫

　　1. 取一个雷诺护垫单元置于平坦而又坚硬的地面上。

　　2.对于双隔板雷诺护垫，首先展开雷诺护垫，首先用脚踩住隔板两边，用手拉起隔板，整平底板由于折叠造成弯曲部分。

　　3.立起隔板，对底部没有机械折痕的隔板，用脚往两边踩，然后立起隔板。注意防止由于单边踩或踩的位置不准确等原因造成的隔板高度不足及高度不一致。

　　4. 用木板压住边板底部边线，折起边板。确保底板在同一直线上，而且边板有足够的高度。

　　5.折起前后长边板，用15cm长的钢丝绞合隔板与边板、边板与边板相接的14个点。组装完毕后的护垫四周边板平整、绞合点牢固、所有竖直面板的上部边缘在同一水平面上。

　　四、 安装雷诺护垫

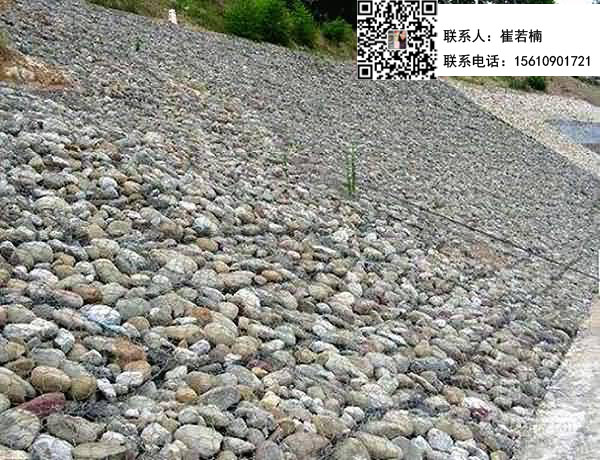

　　1.对于坡面防护，将组装好的雷诺护垫一个紧靠一个整齐地摆放在坡面上，如图3所示。注意：①隔板垂直于坡面方向;②护垫两端的格子的长度不一致，摆放时注意方向统一，以保证安装完以后相对应的隔板、边板在同一直线上。

　　2.对于河底防护，将组装好的雷诺护垫一个紧靠一个整齐地摆放在河底，隔板得方向和水流方向垂直。

　　3.在坡顶上用长木桩固定住护垫，防止其下滑异位造成顶部不齐，如图3所示。

　　4.可以通过不绞合长边板，与相邻护垫套进，底板重叠来做成曲线或斜角;

　　5.应把雷诺护垫依次排开并安装到位后方可进行装填。

　　五、填充石料施工

　　1.从坡底往坡顶方向进行装填。逐格往坡顶方向装填，避免由于没装填满露出隔板而造成隔板弯曲。

　　2.同时为了避免单边装填所引起的顺坡方向的边板往两边弯曲变形，边板的两边的石头同时进行装填。

　　3.考虑到石头的沉降，装填时应有2.5cm的超高，而且雷诺护垫内顶部装填的石头需用人工摆放，尽量减少孔隙率，并确保表面平整。

　　六、雷诺护垫封盖施工

　　1.在对雷诺护垫进行封盖施工之前，需对装填时造成弯曲的隔板进行校正，对已装填的石头进行平整。最终确保所有横向、纵向边缘在同一直线上、坡面平整、不存在凹陷、凸起现象;

　　2.铺上盖板，用剪好的1.3m长的钢丝将盖子边缘与边板边缘、盖板与隔板上边缘绞合在一起;其中，靠在一起的边板边缘以及盖板边缘一起绞合(有4条边);绞合时每间隔大约15cm单、双圈间隔绞，并且每根剪断钢丝绞合长度不超过1m(一般绞合1m长边缘用1.3m长钢丝)。

　　3.所有绞合钢丝的均为定量配置，施工时注意按要求节约使用钢丝，做好钢丝的保管工作及尽量避免浪费性使用钢丝。
