加筋格宾网挡墙在边坡工程中的应用

1、加筋格宾挡墙的优点

与传统的挡土墙结构相比，加筋格宾挡墙可以做成很高的垂直填土边坡。从而可减少占地面积，这对填料缺乏、填土放坡困难的地区、城市郊区的道路，以及土地珍贵的地区有巨大经济意义。墙面板可以根据需要、受力特点进行各种设计、造型，使之拼装成造型美观的建筑物，改善道路景观。加筋土结构是柔性结构，能适应地基较大的不均匀变形，且能吸收地震的能量，故具有刚性结构无法与之比拟的抗震性能。

加筋土的组成构件（面板、筋材、路缘石等）均可以预制，除需压实机械外，施工时一般不需配备其他机械，易于掌握。同时施工效率高，可缩短工期和节省劳力。加筋土挡墙面板薄、基础尺寸小，与重力式挡墙相比，可节省圬工数量95%~97%，造价可比浆砌石挡墙和钢筋混凝土挡墙减小20%~60%以上，挡土墙高度越高，节省资金越多。

加筋格宾挡墙与预制块面板系统和金属面板加筋土系统相比，加筋格宾网箱面板和加筋网材是连续生产出来的，为无缝连接，避免了传统加筋土挡墙筋材和面板连接点易成为结构薄弱环节的不足。且具有优良的自排水性能，除可节省排水设施的费用，还可以规避传统金属、预制混凝土块面板加筋土结构由于排水不畅而导致整个结构崩溃的风险。由于加筋格宾面板属于多孔隙结构，具有优良的可植被性和较强的抗洪刷性能，真正做到结构与周围自然环境的和谐统一。

2、加筋格宾挡墙工程实例

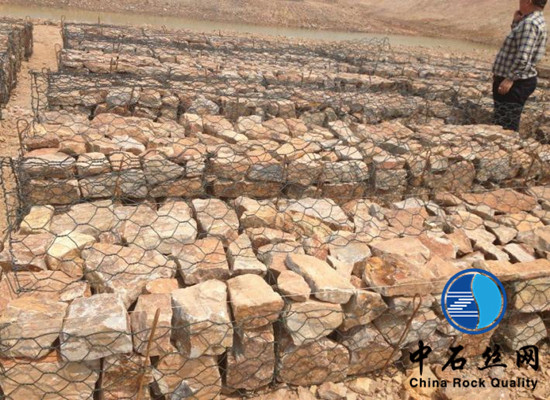

潭衡西线高速是长沙至衡阳高速公路的一段，是湖南省东部地区唯一的南北向高速公路干道————京珠线的复线，也是湖南省“五纵七横”公路网规划的重要组成部分。线路经过的地段地势较为低平，为大面积良田区，按设计，路基需要填高10m左右，为减少路基占用良田，需要采用路肩挡墙。场地地面以下0.5m左右为水稻田种植土，种植土以下为河漫滩或一级阶地相冲击粉质黏土（厚3~5m）。该区符合圬工的石料缺乏，块石需长距离外购，运费高昂，路基填料主要为挖方段切方料。道路沿线环境保护以及道路景观与周边环境和谐美观提出了很高要求。

综合分析现有的工程概况，本路段决定以加筋格宾挡墙结构作为该路段主要支档结构，部分较矮路基段采用土工格栅包裹式加筋挡墙结构，在工程中同时进行大量的试验研究，以确保工程安全和获取试验研究成果，从而为加筋格宾技术在边坡工程中的应用打下坚实基础。

3、结构

（1）与传统的挡土墙结构相比加筋格宾挡墙具有常规加筋土挡墙所具有的一切优势，包括：造型美观，良好的抗震性能，施工简便，经济优越性等。

（2）与传统加筋土挡墙相比，加筋格宾挡墙避免了传统加筋土挡墙筋材和面板连接点易破坏的不足，且加筋格宾挡墙具有良好的自排水性、可植被性以及抗冲刷性。
