河道护岸格宾石笼网的施工方案
发布时间:2020/12/19 14:20:16
河道护岸格宾石笼施工要求及方法
1、格宾石笼放置
①格网石笼网箱铺设前, 基面应平整, 置放前先组合各单元结构;
②把组合后的单元结构放于施工地点, 并用扣件或 φ 2.2mm同质镀层钢丝双股以上将相临各单元结构(包括上、下层的单元连接起来,绑扎间距不大于20cm;
③沿格网笼长度方向每1 .0m设一道间隔网(机编网),间隔网须四边绑扎,绑扎间距同上;
④填装石料于结构中后,配合人工整平,以确保加盖捆绑到位前把石块装密实,将结构加盖并用扣件或φ2.2mm同质镀层钢丝双股系好,绑扎间距不大于1 0cm。加盖绑扎时,宜先端部后中间。
2、石料及其施工
①填充石料必须密实、坚硬、新鲜、抗风化,表层不能风化、带土,石料单轴饱和抗压强度不小于 35Mpa。
②0.5m 高网箱中石料粒径150~ 250mm,0.3m高网箱中石料粒径100~150mm,如有缝隙,须以小石料填塞,但小于网目大小的石料不得超过1 5%。
③每组网箱空间须同时均匀投料,严禁将单格网箱一次性投满,每层填筑厚度20~30cm, 并以机械或人工整平。顶面填充石料宜适当高出网箱,且必须密实、空隙处宜以小碎石填塞。 填充石料外部裸露部位的石料须以人工砌垒、摆放整齐,以求美观。
④沿高度方向每25~30cm设一道水平拉筋,每道拉筋以两网目为间距,向内拉筋并绞紧, 以正反八字形设置。

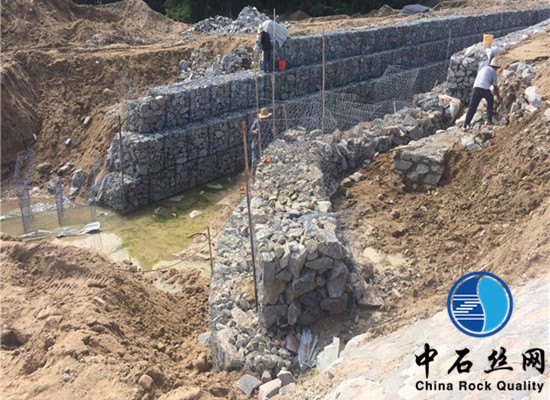

3、格宾石笼砌筑:
格宾石笼网箱须错缝砌筑,且顺水流方向上下两层石笼之间的搭接长度不小于1 .0m。 格网石笼的基底及其密实度、轮廓线长度及宽度,要按图施工,符合设计要求。现场如遇较差的地基时,另作地基处理,处理后的地基必须符合设计要求。
